网线水晶头怎么接？网线水晶头接法

时间：2021-04-03 来源：系统城官网

　　大家都知道网线是电脑与互联网连接的载体，通过网线就能把世界各地的电脑连接在一起，可见其重要性。连接网线水晶头我们一般都会让安装师傅给我们安装，那我们自己要怎么安装网线水晶头呢？下面小编来给大家讲讲吧。

　　网线水晶头接法详细步骤：

　　一、工具准备

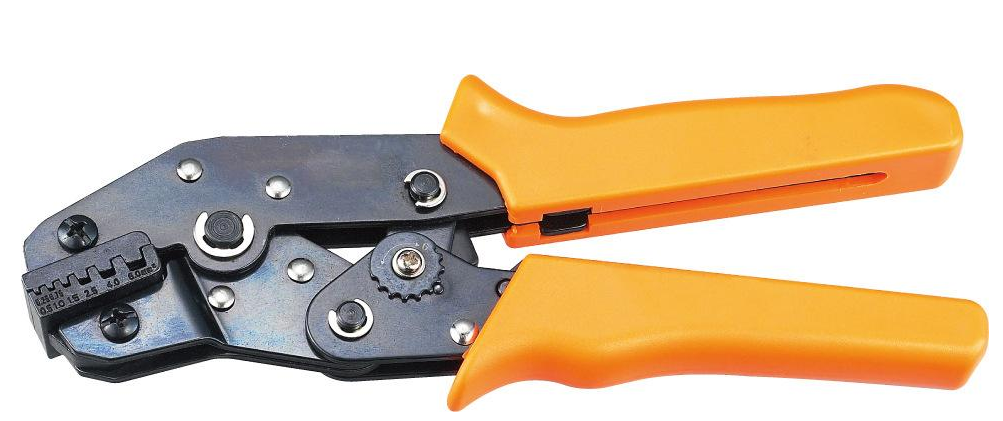

　　1、具有8P槽的压线钳一个。

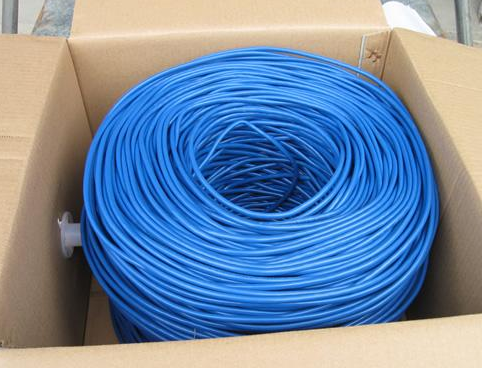

　　2、五类网线，也就是现在最常用的网线若干米。

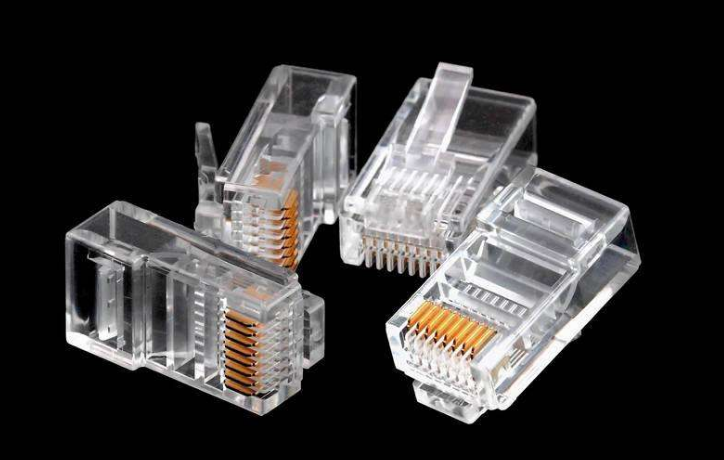

　　3、RJ-45插头，也就是所谓的水晶头若干。

　　PS：理论上水晶头只需要2个，以防万一，多备一些。

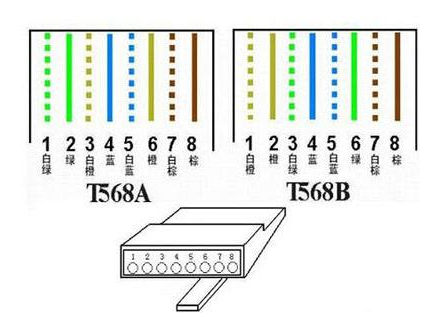

　　二、了解网线标准线序

　　标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕

　　标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕

　　上网只用到1 2 3 6 1.2下传3.6上传，电话用4.5 7.8是做为电源用，有些设备要，国际标准。

　　网线水晶头接法步骤三、直通线和交叉线接法。

　　直通线：两头都是568B标准。用于连接：

　　PC（电脑）—————————— HUB（集线器）

　　PC（电脑）—————————— SWITCH（交换机）

　　PC（电脑）—————————— ROUTER（路由器）

　　HUB（集线器）———————— HUB（集线器）的级连口

　　SWITCH（交换机）—————— HUB（集线器）的级连口

　　SWITCH（交换机）—————— SWITCH（交换机）级连口

　　SWITCH（交换机）—————— ROUTER（路由器）

　　交叉线：一头是568A，另一头是568B。用来连接

　　PC（电脑）——————————PC（电脑）

　　HUB（集线器）————————HUB（集线器）

　　SWITCH（交换机）——————SWITCH（交换机）

　　ROUTER（路由器）——————ROUTER（路由器）

　　补充一下，配置网络设备要用反转线。

　　简单的说！直通线就是两端线序相同的线，用于不同设备之间互连，交叉线就是两端线序不同的线，用于同种设备之间互连。

　　网线水晶头接法步骤四、实际网线水晶头制作步骤：

　　步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

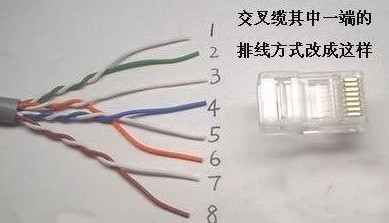

　　步骤2、按照上面说的标准线序把网线排列好，可能情况如下图：

　　步骤3、把8股线末端剪齐。

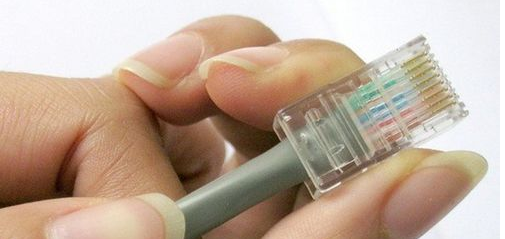

　　步骤4、将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。

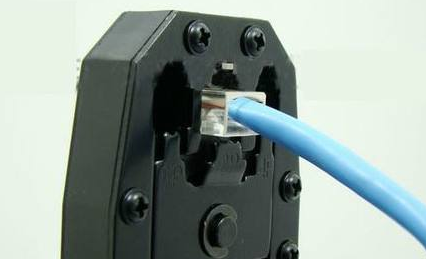

　　步骤5、把水晶头插入8P的槽内，用力的握紧压线钳即可！

　　以上就是网线水晶头接法详细步骤介绍了，其实网线水晶头接法就是这么简单，动动手就能完成，大家赶紧去试试吧。
