最实用CAD制图快捷键命令大全！
时间：2020-12-11 来源：系统城官网
AutoCAD制图软件一直是我们最常使用的一款CAD制图软件，我们在使用的过程中为了加快设计的速度，经常会使用到一些快捷键，那么今天小编就从网络上综合为你们带来最全的最实用CAD制图快捷键命令大全！
最实用CAD制图快捷键命令大全介绍：
一：常用功能键
F1： 获取帮助。
F2： 实现作图窗和文本窗口的切换。
F3： 控制是否实现对象自动捕捉。
F4： 数字化仪控制。
F5： 等轴测平面切换。
F6： 控制状态行上坐标的显示方式。
F7： 栅格显示模式控制。
F8： 正交模式控制。
F9： 栅格捕捉模式控制。
F10： 极轴模式控制。
F11： 对象追踪模式控制。
（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。）
二：常用CTRL，ALT快捷键
ALT+TK 如快速选择。
ALT+NL 线性标注 ALT+VV4 快速创建四个视口。
ALT+MUP提取轮廓。
Ctrl+B： 栅格捕捉模式控制（F9）。
Ctrl+C： 将选择的对象复制到剪切板上。
Ctrl+F： 控制是否实现对象自动捕捉（F3）。
Ctrl+G： 栅格显示模式控制（F7）。
Ctrl+J： 重复执行上一步命令。
Ctrl+K： 超级链接。
Ctrl+N： 新建图形文件。
Ctrl+M： 打开选项对话框。
Ctrl+O：打开图象文件。
Ctrl+P：打开打印对说框。
Ctrl+S：保存文件。
Ctrl+U：极轴模式控制（F10）。
Ctrl+v：粘贴剪贴板上的内容。
Ctrl+W：对象追 踪式控制（F11）。
Ctrl+X：剪切所选择的内容。
Ctrl+Y：重做。
Ctrl+Z：取消前一步的操作。
Ctrl+1：打开特性对话框。
Ctrl+2：打开图象资源管理器。
Ctrl+3：打开工具选项板。
Ctrl+6：打开图象数据原子。
Ctrl+8或QC：快速计算器。

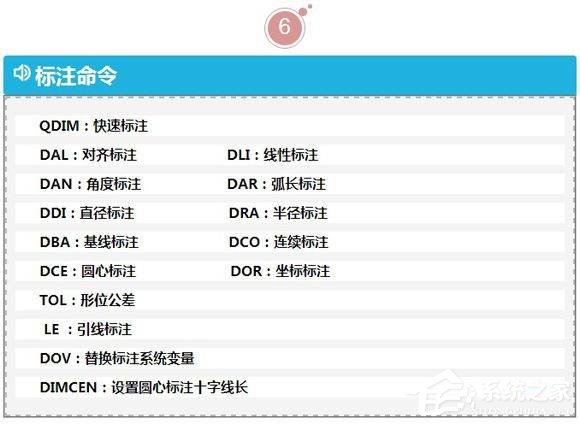

三 ：尺寸标注
DRA：半径标注。
DDI：直径标注。
DAL：对齐标注。
DAN：角度标注。

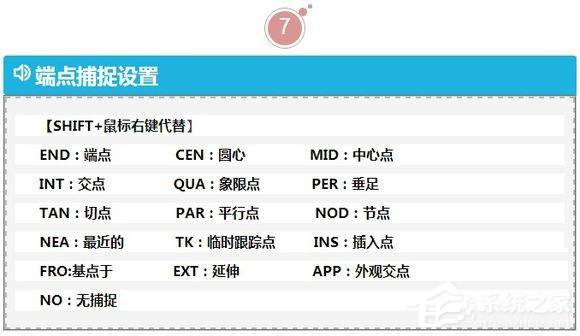

END：捕捉到端点。
MID：捕捉到中点。
INT：捕捉到交点。
CEN：捕捉到圆心。
QUA：捕捉到象限点。
TAN：捕捉到切点。
PER：捕捉到垂足。
NOD：捕捉到节点。
NEA：捕捉到最近点。

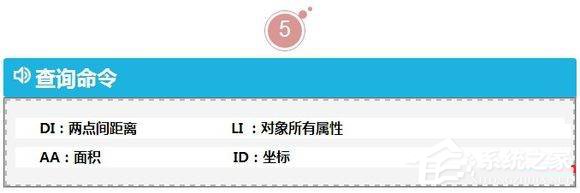

AA：测量区域和周长（area）。
ID：指定坐标。
LI：指定集体（个体）的坐标。
AL：对齐（align）。
AR： 阵列（array）。
AP：加载*lsp程系。
AV：打开视图对话框（dsviewer）。
SE：打开对象自动捕捉对话框。
ST：打开字体设置对话框（style）。
SO：绘制二围面（ 2d solid）。
SP：拼音的校核（spell）。
SC：缩放比例 （scale）。
SN：栅格捕捉模式设置（snap）。
DT：文本的设置（dtext）。
DI：测量两点间的距离。
OI：插入外部对象。
RE：更新显示。
RO：旋转。
LE：引线标注。
ST：单行文本输入。
La：图层管理器。

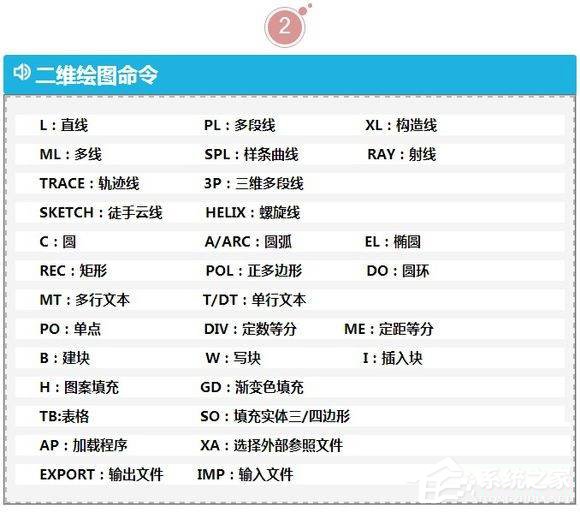

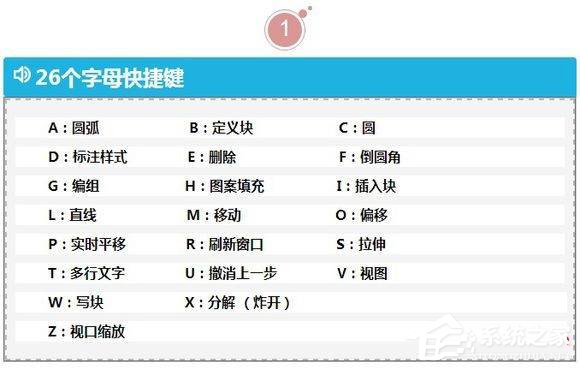

四 ：绘图命令
A：绘圆弧。
B：定义块。
C：画圆。
D：尺寸资源管理器。
E：删除。
F：倒圆角。
G：对相组合。
H：填充。
I：插入。
J：对接。
S：拉伸。
T：多行文本输入。
W：定义块并保存到硬盘中。
L：直线。
M：移动。
X：炸开。
V：设置当前坐标。
U：恢复上一次操做。
O：偏移。
五：常见标注
内部标注：DDZ。
柜子标注：DDGZ。
面积标注：ML。
多段线标注：DDZZ。
外部标注：AZH。

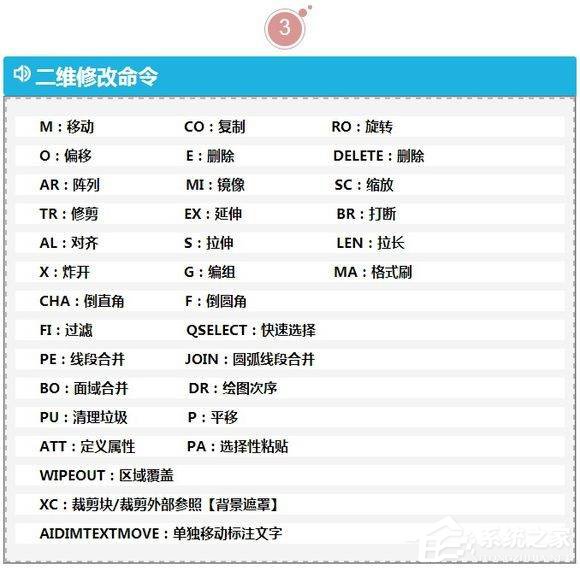

六：15个快捷键命令
1、 线
命令：line。
快捷命令：L。
操作方式：输入L→空格→屏幕上点第一点→点第二点 点第三点 空格 完毕，当然你也可以无休止的画下去。
2、 复制
命令：copy。
快捷命令：CO。
操作方式：输入CO→空格→选择物体→空格→选择基准点→选择要复制到什么地方→空格结束。
3、 移动
命令：MOVE。
快捷命令：M。
操作方式：输入M→空格→选择物体→空格→选择基准点→选择要移动到什么地方→空格结束。
4、 圆
命令：CIRCLE。
快捷命令：C。
操作方式：输入C→空格→点一点→输入直径→空格或者拉鼠标，点左键确定。
5、 偏移
命令：OFFSET。
快捷命令：O。
操作方式：输入O→空格→输入偏移的距离→空格→选择要偏移的物体→在要偏移的方向上点鼠标。
6、 格式刷
命令：MATCHPROP。
快捷命令：MA。
操作方式：输入MA→空格→选择基准物体→选择要刷的物体。
7、 查看属性
命令：PROPERTIES。
快捷命令：MO。
操作方式：输入mo→选择物体。
8、 阵列
命令：array。
快捷命令：AR。
操作方式：输入AR→空格→出现对话框。
9、 延长
命令：EXTEND。
快捷命令：EX。
操作方式：输入EX→空格→选择想延长到那儿→空格→选择被延长的线。
10、 剪切
命令：TRIM。
快捷命令：TR。
操作方式：输入TR→空格→选择想剪切哪儿→空格→选择被剪切的线。
11、 删除
命令：ERASE。
快捷命令：E。
操作方式： 输入E→空格→选择物体→空格。
12、 反悔
命令：U。
操作方式：输入U→空格。只要CAD没关过，可以一直反悔到打开图纸时的状态
13、 炸开
命令：EXPLODE。
快捷命令：X。
操作方式：输入X→空格→选择物体。
14、 拉伸
命令：STRETCH。
快捷命令：S。
操作方式：输入S→用右下左上的方式拉出一个框让左边的竖线或者上边的横线与被拉部分相交，空格→选择一个基本点，输入距离或者指定下一点。
15、 镜像
命令：MIRROR。
快捷命令：MI。
操作方式： 输入MI 选择要镜像的物体，选择“镜子“的第一点，选择”镜子“的第二点，空格，得到了一个以你选择的两点为对称轴的图像。
