示波器的作用是什么 示波器的作用详解

时间:2022-07-02 来源:系统城官网

  示波器是一种用途非常广泛的电子设备,示波器能够帮助我们把肉眼看不见的电信号转化为可以直接看见的图像,方便人们对图像进行研究。那么示波器的具体作用是什么呢?下面小编就带着大家一起具体来看看吧!

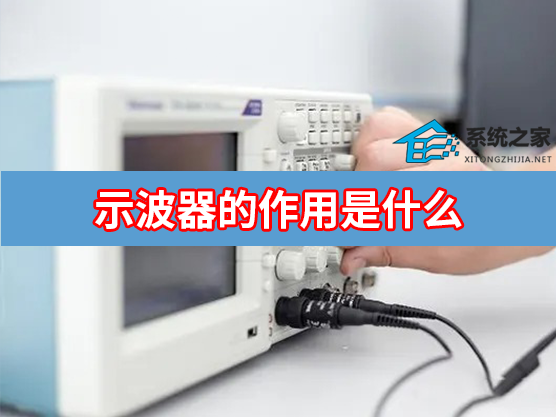

示波器的作用是什么

  一、示波器的作用

  1、可以测量直流信号、交流信号的电压幅度

  2、可以测量交流信号的周期,并以此换算出交流信号的频率。

  3、可显示交流信号的波形。

  4、可以用两个通道分别进行信号测量。

  5、可以在屏幕上同时显示两个信号的波形,即双踪测量作用。此作用能够测量两个信号之间的相位差,和波形之间形状的差别。

  二、示波器面板旋钮的作用

  1、 扫描速度旋钮,可以改变示波器扫描线从左向右移动的速度。

  2、 电压选择旋钮,可以改变输入电压使扫描线在示波器屏幕Y轴方向的偏转幅度。

  3、 上下调整旋钮、左右调整旋钮,可以改变扫描线在屏幕中上下左右两个方向的位置。

  4、 电压标准旋钮向顺时针方向达到最大值的状态为标准状态。其它位置为非标准状态。

  5、 扫描速度标准旋钮向顺时针方向达到最大值的状态为标准状态。其他位置为非标准状态。

  6、 为同步旋钮,它能使示波器的波形稳定下来。

  7、 作用选择键为CH1通道选择、CH2通道选择、双踪作用选择。

  8、 作用选择键为CH1信号同步、CH2信号同步。

  9、 为测量作用选择 开关 ,能使测量处与交流DC、直流AC、和接地GHD三种状态。当处于直流DC状态时,无论是直流还是交流信号都能够进行测量。当处于交流AC状态时,示波器测量接口的内部被串上的一个 电容 ,此时信号中的直流成分被电容阻隔,而交流成分却可以通过电容而被测量。

  当处于接地状态的时,示波器的测量接口在示波器内部与地短路,此时外部信号不能进入示波器。

  10、为亮度调整旋钮,可以调整图像的亮度。

  11、为聚焦调整旋钮,可以使图像变得精细。

  三、示波器对被测电压进行读数的方法

  1、测量电压的读数

  示波器扫描线在Y轴方向偏离一个方格,被测量的电压值就等于电压选择旋钮所指示的电压。信号电压使示波器扫描线在Y轴方向偏离的格数乘以电压选择旋钮所指示的电压,就等于这个信号的电压值。

  2、测量交流电压的周期

  示波器扫描线在X轴方向每移动一个方格,所经过的时间就等于扫描速度旋钮所指示的时间。交流电压一个完整的波形在示波器X轴方向所占用的格数乘以扫描速度旋钮所指示的时间,就等于这个交流电压的周期。

  四、示波器的使用方法

  示波器的使用方法说简单是很简单,但是要正确用好它还是要理解它:

  1、示波器就等于电压表,是一个高阻抗输入的电压表,不过它不是指针、数字,是波形,如果你熟悉 万用表 (电压表)对此就不会陌生,你第一步就认为它是特殊的电压表就可以了(这里说的是Y轴)一切可以用电压表测量的量都可以在Y轴输入。

  2、思想里应该有示波器工作的信号流程图,或者说是电路框图,这有助于我们更好地理解、使用它。

  3、理解X轴,X轴扫描是示波器的核心,X轴就是时间轴,和我们教科书上的一样,X周的时基,就是我们的测量基准,有了它在波形上可以知道时间、周期、频率、相位等等,没有X轴,图象(波形)就拉不开,测不出数据。

  4、至于聚焦、亮度、这是和过去的CRT 电视机 一样,垂直位移、水平位移这些我想各位都容易懂,我看就不要说了。

  上面讲的是着重理解,说明书还是要读。而在使用中,多用,多看,多问,多想,很快就能使用得很好的。

  在家电维修的过程中使用示波器已十分普遍。通过示波器可以直观地观察被测电路的波形,包括形状、幅度、频率(周期)、相位,还可以对两个波形进行比较,从而迅速、准确地找到故障原因。
